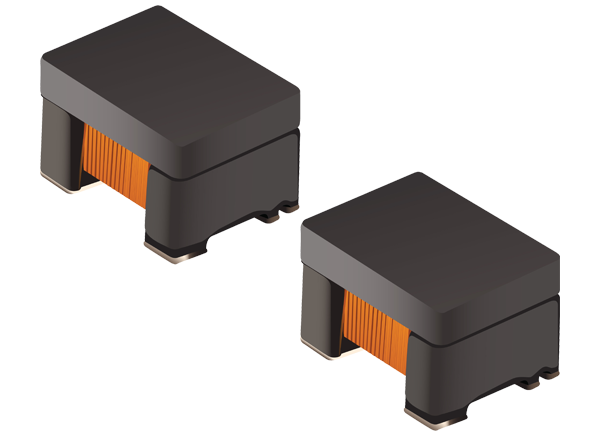

Bourns SM453230-1x1N7Y 칩 LAN 변압기
Bourns SM453230-1x1N7Y 칩 LAN 변압기는 개별 변압기/공통 모드 칩 인덕터로서 PCB 레이아웃에서 높은 유연성을 제공합니다. 4.7mm x 3.22mm x 2.9mm 크기의 소형 SM453230-1x1N7Y 변압기는 IEEE 802.3 이더넷 및 1G/2.5G/5G Base-T(SM453230-181N7Y) 또는 1G/2.5G/5G/10G Base-T(SM453230-121N7Y)와의 호환성을 제공합니다. 이 장치는 -40~+85°C 온도 범위에서 작동하며 고속 통신 및 네트워크 장치에 이상적입니다.
특징
- IEEE 802.3 이더넷 호환
- 호환:
- 1G/2.5G/5G/10G BASE-T(SM453230-121N7Y)
- 1G/2.5G/5G BASE-T(SM453230-181N7Y)
- 유연한 PCB 레이아웃을 위한 개별 변압기 및 공통 모드 초크
- 고속 통신 및 네트워크 장치에 적합
- EMI 감소를 위한 공통 모드 초크 페어링
- SRF2012-900YA(SM453230-121N7Y)
- SRF2012A-801Y(SM453230-181N7Y)
- -40~+85°C 온도 범위
- RoHS 준수 및 무할로겐
사양
- SM453230-121N7Y
- 120µH 최소 인덕턴스(100kHz, 0.1V, 0mA)
- ±3% 권선비
- -2.0dB 표준 삽입 손실(1~500MHz), -3.0dB 최대 삽입 손실
- 21pF 표준 정전용량
- 1500VAC 60초 동안 Hi-Pot
- SM453230-181N7Y
- 180µH 최소 인덕턴스(100kHz, 0.1V, 0mA)
- ±3% 권선비
- -1.0dB 최대 삽입 손실(1~5,100MHz )
- 35pF 표준 정전용량
- 1500VAC 60초 동안 Hi-Pot

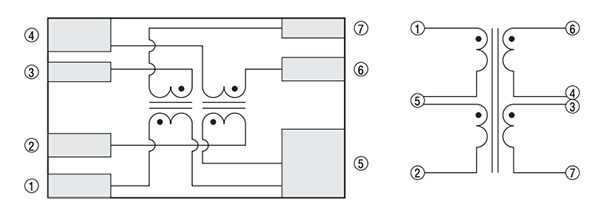

전기 회로도

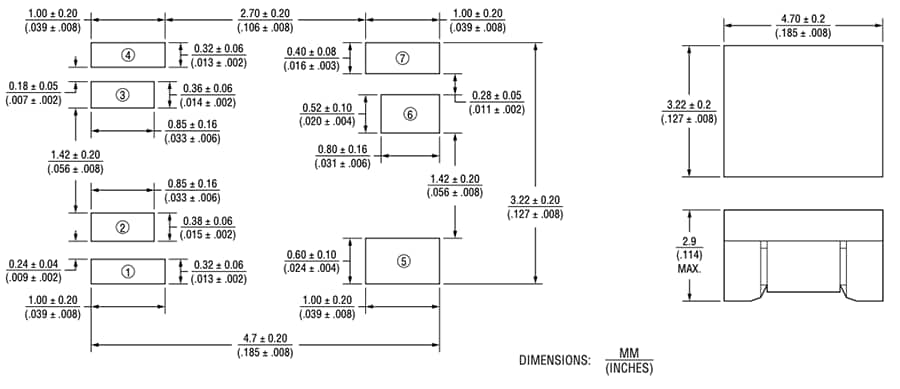

크기
