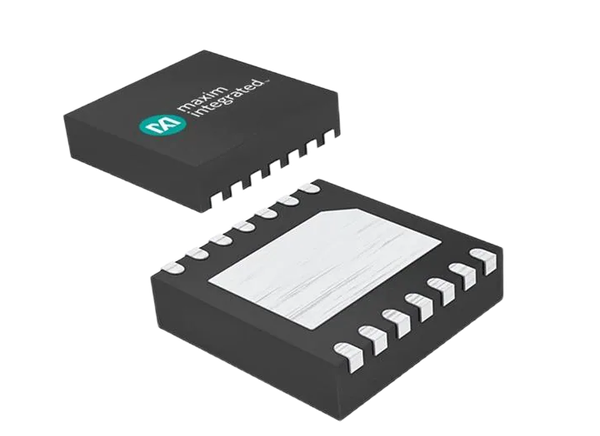

Analog Devices / Maxim Integrated MAX20474 동기식 부스트 컨버터
Analog Devices MAX20474 동기식 부스트 변환기는 1A 부하에서 3.0~5.5V의 입력 공급 전압을 6~18V로 향상시키는 고효율 DC-DC 변환기입니다. 이 Analog Devices 모듈은 부하, 라인 및 온도 범위에서 ±1.5% 출력 오류를 달성하고 더 나은 잡음 내성 및 부하 과도 응답을 위한 2.2MHz 고정 주파수 PWM 모드와 경부하 작동 시 효율성 향상을 위한 펄스 주파수 변조 모드(스킵)를 제공합니다. 2.2MHz 주파수 작동으로 모든 세라믹 커패시터를 사용하고 외부 구성 요소를 최소화할 수 있습니다. 프로그래밍 가능한 확산 스펙트럼 주파수 변조는 방사 전자기 방출을 최소화합니다. 통합된 낮은 RDSON 스위치는 고부하 시 효율을 향상시켜 개별 솔루션에 비해 레이아웃을 훨씬 간단하게 만듭니다. 다른 기능으로는 트루 셧다운, 소프트 스타트, 과전류 및 과열 보호 기능을 들 수 있습니다.
특징
- 소형 솔루션 크기를 위한 동기식 부스트 컨버터
- 4.0A 피크 입력 전류
- 6~18V의 저항기 조절 가능 출력 전압
- 6~18V 고정 출력 선택(0.25V 단계씩 조절 가능)
- 3.0~5.5V 작동 공급 전압
- 2.2MHz 작동
- RESET 출력
- 확산 스펙트럼
- 자동차 환경을 위한 견고함
- 전류 모드 제어, 강제 PWM 및 스킵 작동
- 과열 및 단락 보호
- 3mm x 3.5mm 14핀 TDFN
- -40~+125°C 자동차용 온도 범위
- 고정밀도
- ±1.5% 출력 전압 정확도, 고정
- ±2.2% 출력 전압 정확도, 조절 가능
- 81 ± 3% UV 모니터링
- 121 ± 3% OV 모니터링
- 우수한 부하 과도 성능
애플리케이션
- 자동차 PoL(point-of-load)
비디오

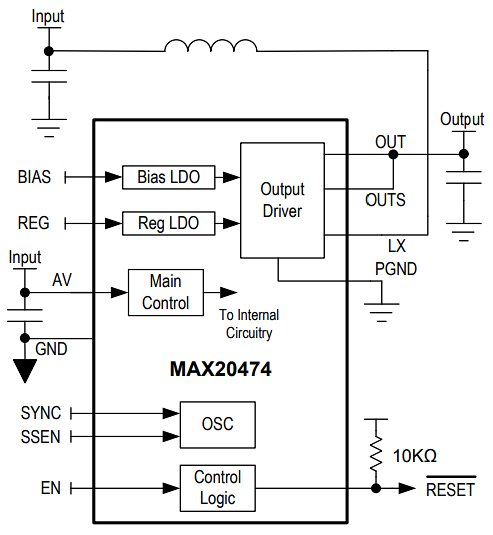

단순 블록 선도
