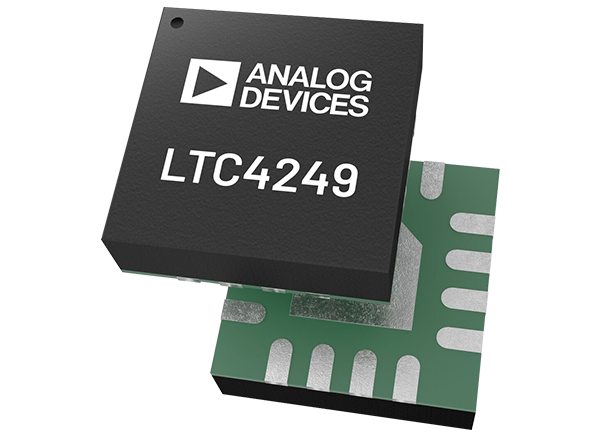

Analog Devices Inc. LTC4249 ECB(전자 회로 차단기)
Analog Devices Inc. LTC4249 ECB(이중 전자 회로 차단기)는 한 쌍의 로드 장치에 독립적인 과전류 보호 기능을 제공합니다. 각 채널에는 정밀 인에이블 입력, 전류 모니터 출력 및 준비 상태 출력이 있습니다. 단일 저항기가 ECB 임계값을 구성합니다. 어느 한 채널이 과전류 상태를 감지하면 해당 차단기가 로드 장치에서 입력을 분리합니다.
회로 차단기 이벤트 후, Analog Devices Inc. LTC4249의 오픈 드레인 RDY 상태 출력이 낮아지고 ECB 래치가 꺼집니다. 인에이블 입력을 토글링하면 1초 동안 냉각된 후 ECB가 다시 켜집니다. 이 쿨오프 타이머, 과열 센서, 단락 감지기 및 돌입 컨트롤러는 회로 차단기의 안전한 작동 영역 외부에서의 작동을 방지합니다.
정밀 인에이블 입력, 준비 출력 및 아날로그 전류 모니터 출력은 전압 시퀀싱 및 폐쇄 루프 바이어스 전류 제어 애플리케이션을 허용합니다. ECB 채널은 필요에 따라 병렬로 연결할 수 있습니다. 부하 절연 및 역방향 전류 감지 애플리케이션도 가능합니다.
특징
- 고전압 듀얼 SPST, 전류 공유 허용
- 정확한 아날로그 전류 모니터 출력: 5%
- 1.2A로 조절 가능한 회로 차단기 임계값
- 여과된(50μs) 1차 OC 임계값
- 빠른(2μs) 2차 OC 임계값
- 75mΩ 집적 스위치
- 자동 돌입 제어
- 단락 보호
- 정밀 인에이블 입력
- 오픈 드레인, 준비 상태 출력
- 16 리드 3mm × 3mm LQFN 및 12 리드(건너뛰기 리드) 3mm × 4mm LQFN
애플리케이션
- 5G mMIMO PA 어레이 보호
- 산업 안전
- 상태 모니터링
- 계전기 교체
- 부하 전환

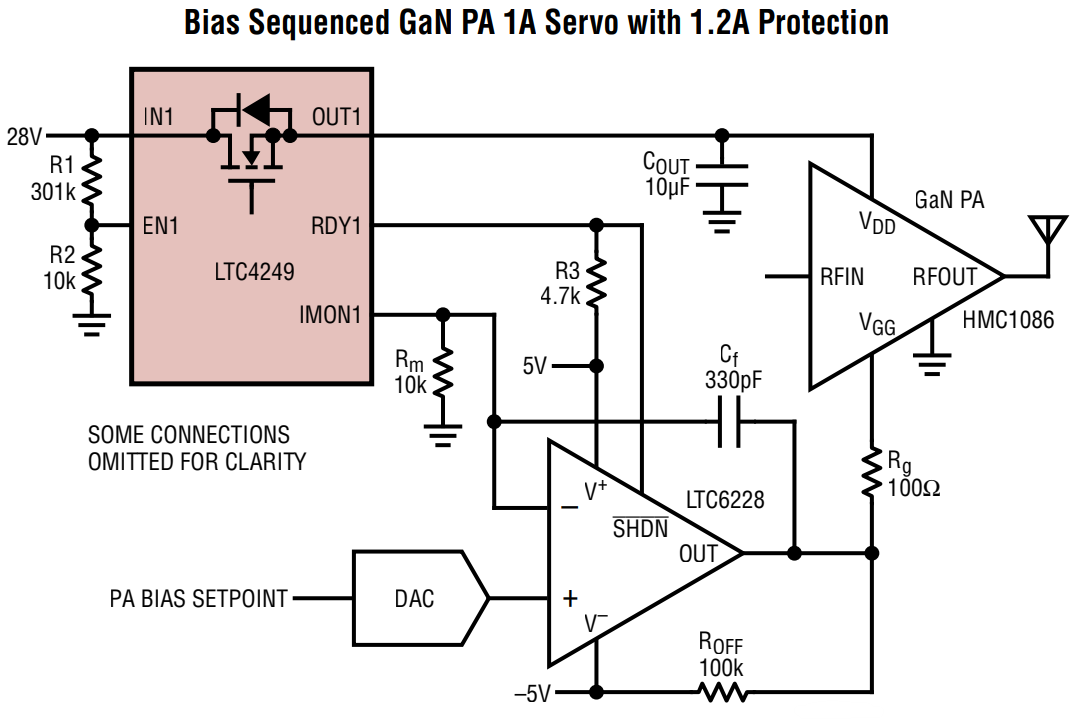

일반 애플리케이션
관련 개발 도구
Analog Devices Inc. LTC4249용 DC2733A 데모 시스템
전류 모니터와 함께 제공되는 65V 이중 전자 회로 차단기인 LTC4249용으로 설계되었습니다.
게시일: 2021-10-29
| 갱신일: 2022-03-11
