Analog Devices Inc. LTC4249용 DC2733A 데모 시스템

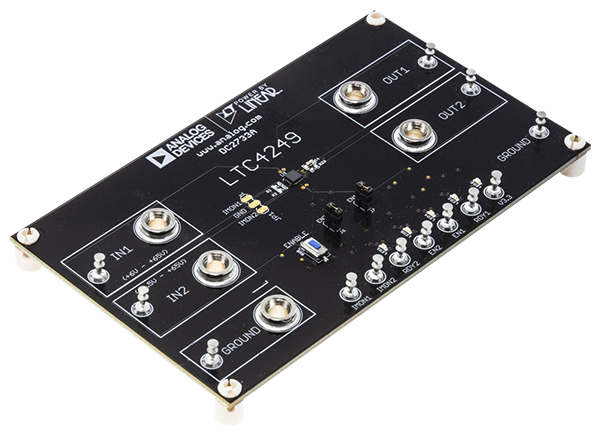

Analog Devices Inc. DC2733A 데모 시스템은 LTC4249용으로 설계되었습니다. LTC4249는 전류 모니터와 함께 제공되는 65V ECB(이중 전자 회로 차단기)입니다. LTC4249는 독립적으로 작동하거나 병렬로 함께 작동할 수 있는 이중 독립 1.2A, 75mΩ 회로 차단기를 제공합니다. 각 회로 차단기 채널에는 인에이블, 준비 및 IMON 핀이 있습니다. Analog Devices Inc. DC2733A 데모 보드를 사용하면 독립적인 RDY 및 IMON 출력과 EN 입력을 포함한 LTC4249의 두 채널에 액세스할 수 있습니다. IMON 핀의 저항기를 통해 회로 차단기 임계값과 IMON 전류-전압 이득을 설정할 수 있습니다. IC는 IN1 입력에서 전력을 끌어옵니다.
특징
- 듀얼 LTC4249 회로 차단기 채널 시연
- IMON으로 각 채널 전류 모니터링
- 대전류를 위한 Gang 다중 병렬 채널
- 편리한 보드 내장형 푸시 버튼 인에이블 제어
필수 장비
- DC2733 보드
- 입력 전원 공급 범위: 6~65V
- 1.2A 로드 장치 2개

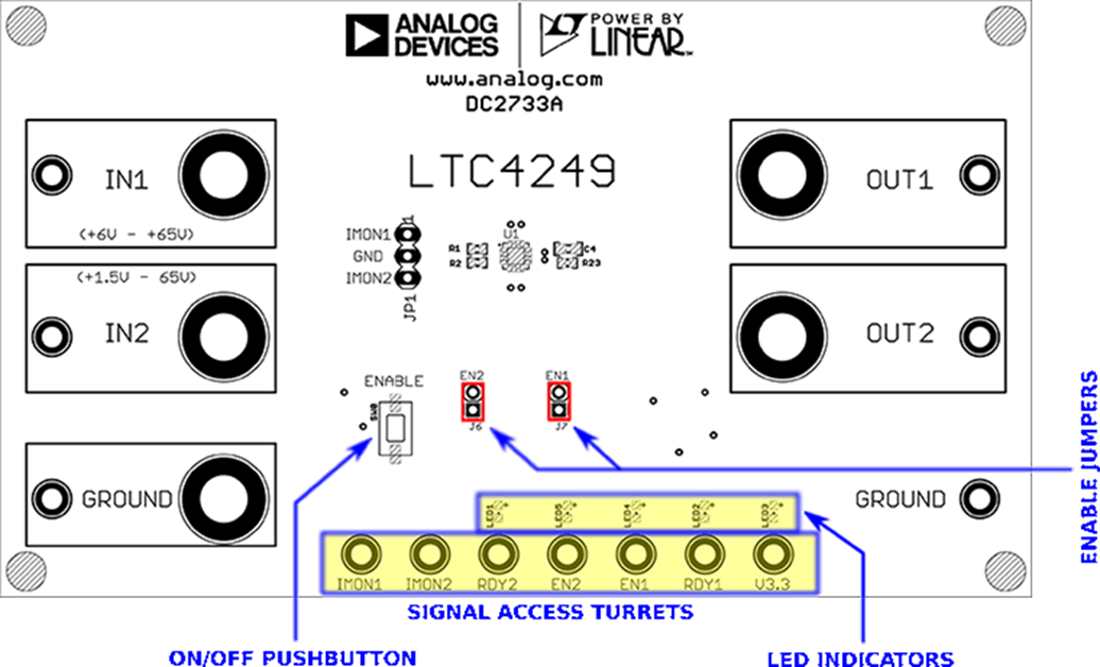

보드 레이아웃
관련 제품
Analog Devices Inc. LTC4249 ECB(전자 회로 차단기)
이 장치는 한 쌍의 로드 장치에 독립적인 과전류 보호 기능을 제공합니다.
