Analog Devices Inc. ADN4680E 쿼드 M-LVDS 송수신기
Analog Devices Inc. ADN4680E 쿼드 M-LVDS 송수신기는 최대 125MHz 또는 250Mbps NRZ(nonreturn to zero)에서 작동할 수 있는 드라이버 및 수신기 페어입니다. 각 송수신기의 드라이버 및 수신기는 반이중 구성으로 연결됩니다. 이러한 구성 덕분에 각 송수신기는 데이터를 전송하거나 수신하기 위해 독립적인 인에이블 핀을 통해 구성할 수 있습니다.
ADI ADN4680E 쿼드 M-LVDS 송수신기는 버스 핀을 통해 최대 ±15kV의 ESD(정전기 방전) 보호 기능을 제공합니다. 이 송수신기는 고밀도 애플리케이션에 사용하기 위해 낮은 동적 소비전력에 맞게 최적화되어 있습니다. ADN4680E는 M-LVDS 네트워크에서 사용하기 위해 TIA/EIA-899 표준에 따라 설계되었으며 추가 멀티포인트 성능을 갖춘 ADN4680E/EIA-644 LVDS 장치를 보완합니다.
수신기는 -1~+3.4V의 공통 모드 전압 범위에서 최소 ±50mV의 차동 입력으로 버스 상태를 감지합니다. 각 수신기는 독립적으로 타입 1 또는 타입 2 수신기로 핀을 선택할 수 있습니다. 타입 1 수신기는 15mV의 히스테리시스를 가지므로 천천히 변화하는 신호나 입력 손실로 인해 출력 진폭이 발생하지 않습니다. 타입 2 수신기는 오프셋 임계값을 나타내며, 입력이 개방(개방 회로 페일세이프), 버스가 유휴 상태(버스 유휴 또는 종단 페일세이프) 또는 입력이 하드 단락될 때 출력 상태를 보장합니다.

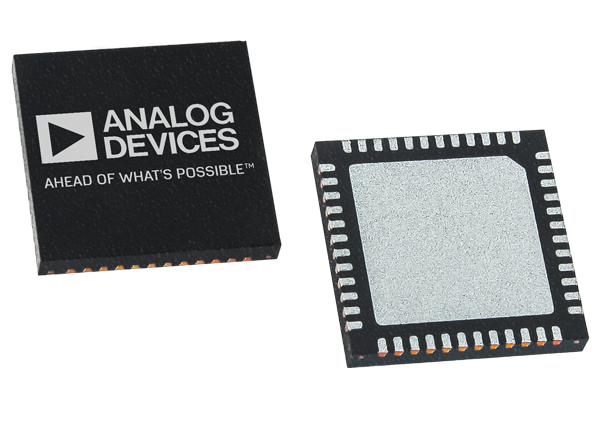

ADN4680E는 콤팩트한 48 리드 7mm × 7mm LFCSP 패키지로 제공되고 작동 온도 범위는 -40~+105°C입니다.
특징
- M-LVDS 수신기(드라이버 및 수신기 페어) 4개
- 250Mbps(125MHz) 스위칭 속도
- 각 수신기에 대해 독립적인 핀 선택, 두 가지 모드:
- 타입 1: 15mV(표준)의 입력 히스테리시스
- 타입 2: 개방 회로, 단락 및 버스 유휴 페일세이프를 지원하는 100mV에 이르는 차동 입력 임계 전압 오프셋
- M-LVDS에 대한 TIA/EIA-899 표준과 호환
- M-LVDS 버스에서 무글리치 파워 업/파워 다운
- 드라이버 출력에서 제어되는 전환 시간
- -1~+3.4V의 공통 모드 범위, ±2V의 접지 잡음으로 통신 허용
- 비활성화 또는 전원 차단 시 드라이버 출력 하이 Z
- 각 드라이버 및 수신기를 위한 독립적인 인에이블 핀
- 버스 핀에서 향상된 ESD 보호
- ±15kV 이상 HBM, 공중 방전
- ±8kV 이상 HBM, 접촉 방전
- ±10kV 이상 IEC 61000-4-2, 공중 방전
- ±8 kV 이상 IEC 61000-4-2, 접촉 방전
- 모든 핀에 대해 ±8kV HBM ESD 보호 강화, 접촉 방전
- -40~+105°C 작동 온도 범위
- 48 리드, 7mm x 7mm LFCSP로 제공
애플리케이션
- 백플레인 및 케이블 멀티포인트 데이터 전송
- 멀티포인트 클록 분배
- 더 짧은 RS-485 링크에 대한 저전력, 고속 대안
- 네트워킹 및 무선 기지국 인프라
- 그리드 인프라 및 계전기 보호 시스템
- SPI 네트워크의 차동 확장
개발 도구
Analog Devices Inc. EVAL-ADN4680E 평가 키트
ADN4680E 쿼드 M-LVDS 송수신기를 빠르고 쉽게 시연하도록 설계되었습니다.

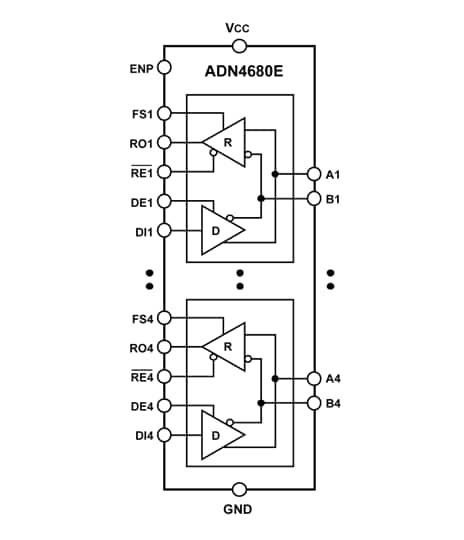

기능 블록 선도
비디오
게시일: 2021-10-28
| 갱신일: 2023-02-06
