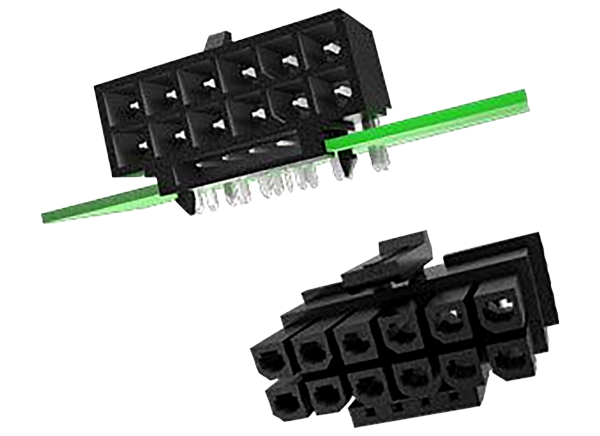

Amphenol FCI Minitek® Pwr CEM-5 PCIe® 커넥터 시스템
Amphenol FCI Minitek® Pwr CEM-5 PCIe® 커넥터 시스템은 1,000MΩ 최소 절연 저항, 12VD 정격 전압, 9.5A(전원) 정격 전류를 제공합니다. CEM 5.0 PCI Express 12VHPWR 보조 하이브리드 커넥터 및 케이블 어셈블리 시스템은 600W GPU 카드를 지원하며 최대 9.5A/핀의 정격 전류와 신호 전송을 지원하는 4개의 신호 핀을 가진 전원 애플리케이션을 위해 설계되었습니다. 12VHPWR 커넥터는 기존 PCI Express 2x3 및 2x4 12V 보조 전원 커넥터와 결합되도록 설계되지 않았습니다. 12VHPWR 커넥터 전원 핀의 피치는 2.00mm인 반면 기존 2x3 및 2x4 커넥터의 접점의 피치는 4.20mm입니다. Amphenol FCI Minitek Pwr CEM-5 PCIe 커넥터 시스템은 게임콘솔, 그래픽 인터페이스, 컴퓨팅 시스템, 서버 및 저장 장치 애플리케이션에 이상적입니다.
특징
- 재료에 사용되는 고전류 합금 재료
- 완전히 절연된 단자
- 낮은 썸 래치 작동으로 하우징의 포지티브 잠금
- 완전 편극 하우징으로 우발적인 잘못된 결합 방지
- 하우징에서 높은 유지력
애플리케이션
- AI 및 클라우드
- 게이밍 콘솔
- 그래픽 인터페이스
- 네트워킹
- 컴퓨팅 시스템
- 서버 및 스토리지
사양
- 6mΩ 낮은 수준의 접촉 저항
- 1,000MΩ 절연 저항
- 12VDC 정격 전압
- 9.5A(전원)/1A(신호) 정격 전류
- 1000VAC 유전체 내전압
- 8.0N 최대 삽입력
- 2.4N 최소 인출력
- 30회 결합 사이클
- -40°C~+105°C 작동 온도 범위
- UL 94V-0 가연성 등급의 나일론 소재
- RoHS 규격 준수 및 무연
