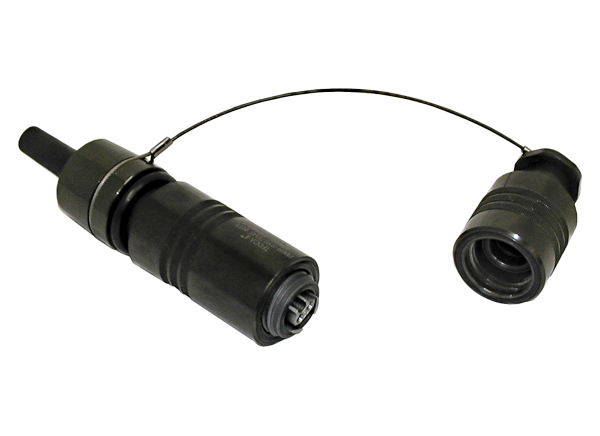

Amphenol Fiber Systems International TFOCA-II® 4채널 광섬유 플러그 어셈블리

AFSI(Amphenol Fiber Systems International) TFOCA-II® 4 채널 광섬유 플러그 어셈블리는 TFOCA-II 밀폐형(free-floating) 종단 장치가 특징인 배치 가능한 커넥터입니다. TFOCA-II 커넥터는 고유한 종단 설계를 통해 높은 습도와 습기 조건에서 밀폐되는 동시에 결합된 종단 장치의 전체 축 및 궤도 이동을 허용하여 낮은 삽입 손실과 최소백 반사를 제공합니다. 양성 AFSI TFOCA-II® 4 채널 광섬유 플러그 어셈블리는 환경적으로 혹독한 환경에서 배치 가능한 네트워크 애플리케이션용으로 설계 및 특허를 받은 제품입니다.

특징

다목적 양성, 물리적 접점 설계를 통해 여러 개의 TFOCA-II® 플러그 어셈블리를 결합할 수 있음
탈착식 엔드 캡으로 현장 유지보수 및 청소가 용이
4 채널 커넥터 설계를 통해 더 나은 광학 성능으로 TFOCA에서 2배 향상
섬유를 응력으로부터 보호하면서도 400lb 인장 강도를 충족하도록 설계된 향상된 케이블 고정 강도
ZnNi 도금은 부식성 환경에 대한 상당한 수명을 제공하고 무거운 금속 도금을 제거하기 위해 환경보호청에서 설정한 명령을 충족합니다.
상업용 세라믹 페룰 기술을 통해 TFOCA-II® 커넥터가 SPC 및 UPC를 포함한 다양한 연마 기능과 다중 모드 및 단일 모드 상호 연결 기능을 제공할 수 있음
솔리드 코어 정렬 슬리브는 분할 정렬 슬리브보다 견고함

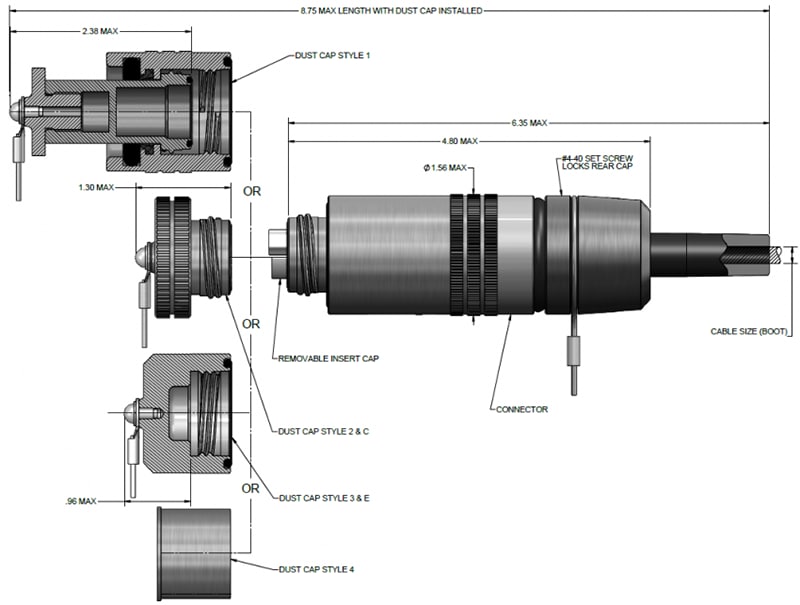

배치 가능한 조건에서 먼지 및 습기 침투를 방지하기 위해 양성 방진 캡, 플러그 및/또는 리셉터클 방진 캡이 함께 연결됨

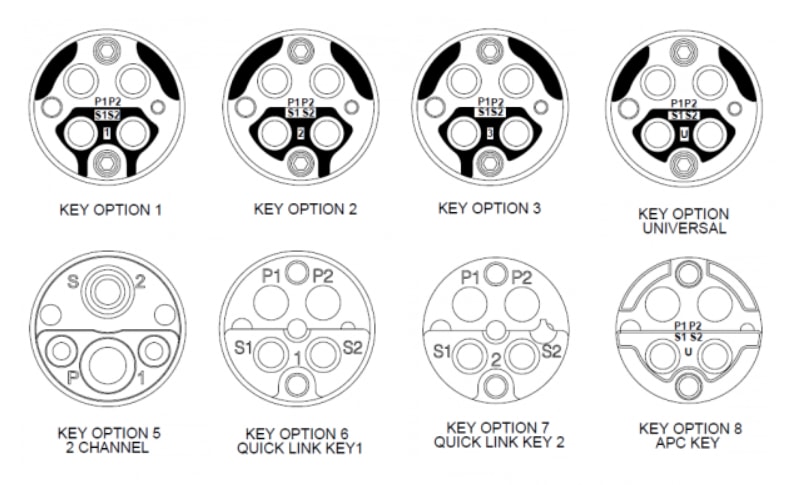

기계적 인터페이스를 통해 결합된 플러그/리셉터클 또는 플러그/플러그를 분리할 수 있는 선택적 주요 위치(1, 2, 3 및 범용) 제공
기존 부품을 사용하여 현장 수리 가능, 현장 수리를 수행하기 위해 추가 커넥터 구성 요소(종단 장치 제외)가 필요하지 않음
스테인리스강 및 황동으로도 제공되므로 커넥터를 다양한 애플리케이션에 사용할 수 있음

애플리케이션

미 육군, 해군 및 해병대 군사 전술 배치
석유, 가스 및 지구과학 산업

산업용
방송

사양

삽입 손실
- 0.30dB 표준(다중 모드), 0.75dB 최대
- 0.40dB 표준(단중 모드), 0.75dB 최대
-50dB 표준 백 반사(단일 모드에서 UPC 광택), -40dB 최대
온도 범위
- -46~+71°C 작동
- -55~+85°C 보관
수명 주기
- EIA/TIA-455-21에 따른 2,000 사이클의 결합 내구성
- 100 사이클 케이블 씰 플렉싱(MIL-STD-1344, Method 2017, Procedure 1 준수)
- 1,000 사이클 트위스트(EIA/TIA-455-36 준수)

1시간 동안 400lb 최소 플러그 및 변형 방지 리셉터클 케이블 유지(EIA/TIA-455-6 준수)
450lb 최소 압착 저항(EIA/TIA-455-26 준수)
60dB 초과 EMI 차폐 효과(15KHz~10GHz 범위)(리셉 터클만 해당)
재료
- Ø2.5mm 세라믹 페룰
- 알루미늄-아연/니켈 외부 부품
- 알루미늄 아노다이징/화학 필름 내장 부품
- 스테인리스강, 부동태화 하드웨어
- 니트릴 씰
- 솔리드 코어 정렬 슬리브
